Problem mit Schalter von Hobelmaschine...Breter-Brecherschuh

[langer]

Wenn man den Hersteller und Typ bei Tante Google eingibt, kann man sich eine Seite übersetzen lassen

https://translate.google.de/translate?h ... rev=search

danach ist das ein Dahlander- Motor

[Mann1979_2]

Hallo

Der Schalter hat im Prinzip 4 Stellungen.

0
1 (langsam)
2 (schnell)
-1 (langsam in umgekehrter Drehrichtung)
Die "-1" ist aber nur tastend in einer Art Totmann.

Wäre über jede Hilfe dankbar, welchen Schalter ich hier als Ersatz einbauen könnte.

Messen kann ich erst im Laufe der Woche.
Besten Dank
Stefan

[meisterglücklich]

Wenn man das Original nicht mehr bekommt, so kann man sich von Eaton einen Schalter zusammenbauen lassen, da muß man natürlich genau wissen, was der Schalter macht und welche Kontakte in welcher Stellung und auf dem jeweiligen Weg zur Stellung geschlossen oder geöffnet sind.
Ich hatte erst vor kurzem das "Vergnügen" bei einer nicht dokumentierten Maschine die Kontakte für die Bremsmechanik als Anbauteile zum Sterndreieckschalter zu bestellen, mit Hilfe des Großhändlers und telefonischem Kontakt zu Eaton ging es dann, eine ordentliche Bestellung auszulösen, Lieferzeit ca. 3 Wochen...

[melange]

... so kann man sich von Eaton einen Schalter zusammenbauen lassen, da muß man natürlich genau wissen, was der Schalter macht und welche Kontakte in welcher Stellung und auf dem jeweiligen Weg zur Stellung geschlossen oder geöffnet sind.

Unten im Bild ein Ausschnitt aus dem Eaton Katalog.

Den Schaltknopf mit
-1 : Linkslauf rückstellend,
0 : aus
1 : Rechtslauf langsam
2 : Rechtslauf schnell

gibts also schon mal in etwa so. Nur die dargestellte Kontaktstellung wird wohl nicht passen
für eine Dahlanderschaltung. Also bei Eaton nachfragen.

Gruß
melange

[Tobi P.]

Moin,

alternativ vielleicht auch mal bei Kraus&Naimer anfragen. Das sind eigentlich die Spezialisten für Nockenschalter. Die haben mir schon die wildesten Schalterkombinationen zusammengebaut und das zu durchaus akzeptablen Preisen und Lieferzeiten.


Gruß Tobi

[Mann1979_2]

Hallo zusammen

Erstmal DANKE an alle.

Der Reihe nach:

Ich habe jetzt zwei Pläne bekommen:

-Papierplan von der Anlage, wobei dieser so ist, dass die Installation mit Schützen und Tastern wäre.Hier mit Stückliste und Bezeichnung.
-Plan in PDF vom ehemaligen Vertrieb. Dort ist der Plan mit "Schaltern".
Hier ohne Stückliste und Bezeichnung.

Es ist beim PDF Plan aber auch im Papierplan der Motor für die Vorschubwelle ein Dahlandermotor.

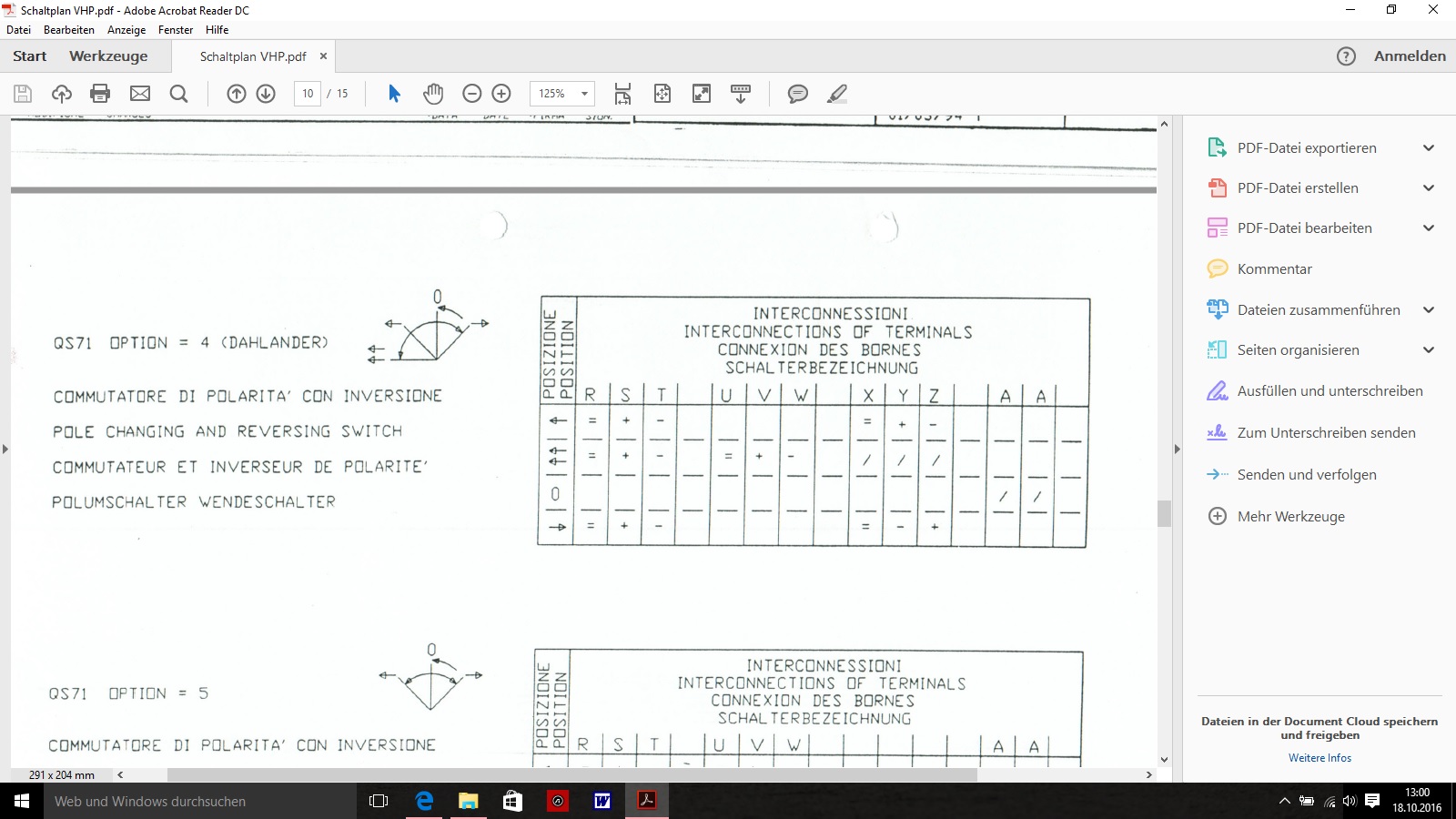

Schaltzeichen von dem "QS71-Option 4" hab ich ...lade ich hoch.



Komm mit den Zeichen von Pfeilen und Doppelpfeilen nicht so ganz klar.
Welche Geschwindigkeit ist da langsam/schnell?

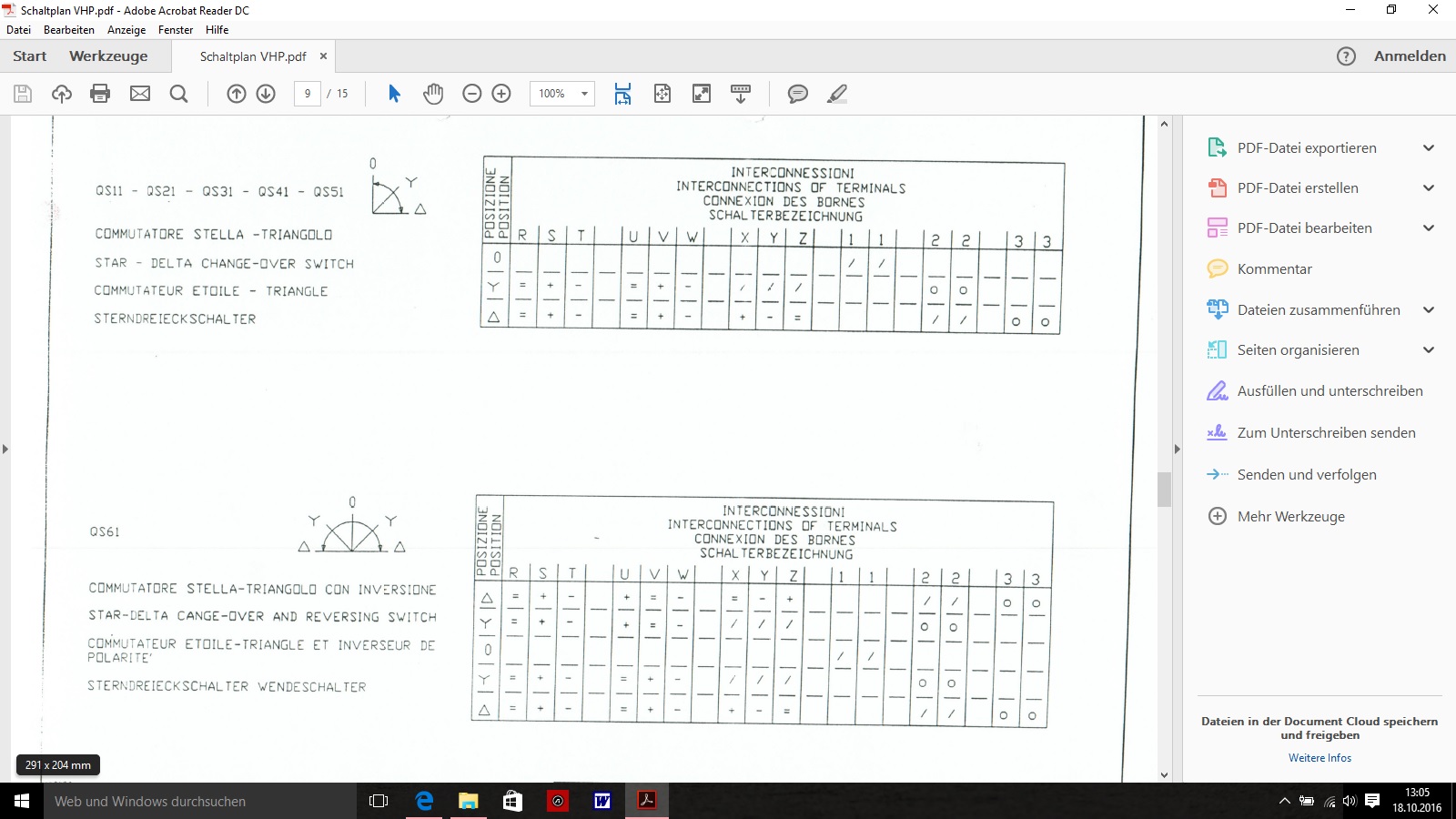

Von den Stern-Dreieckschaltern QS11-QS51:




Besten Dank

Stefan

[meisterglücklich]

Super Plan!
Das ist genau der, mit dem man zum GH gehen kann und das Teil von Eaton bestellen kann.
Entweder man bekommt den Originalersatzschalter vom Ursprungshersteller, dann braucht man beim Austausch nicht nachdenken, oder die Eatonvariante macht das Rennen.
Viel Erfolg!

[Mann1979_2]

Hallo

Ich habe an "Eaton" und "Kraus&Naimer " mal geschrieben und warte auf eine Antwort. Mal sehen wann und welche Antwort ich bekommen werde.

schönen Abend

Stefan

[Trumbaschl]

Moin,

alternativ vielleicht auch mal bei Kraus&Naimer anfragen. Das sind eigentlich die Spezialisten für Nockenschalter. Die haben mir schon die wildesten Schalterkombinationen zusammengebaut und das zu durchaus akzeptablen Preisen und Lieferzeiten.

Die sind dafür so bekannt, dass diese Schalterbauart in Österreich jeder nur als "Kraus-Naimer-Schalter" kennt! Die Firma ist übrigens keine 10 Minuten von mir zu Hause.

Die Pfeile finde ich eigentlich recht selbsterklärend:
ein Pfeil nach links = langsam
zwei Pfeile nach links = schnell
0 = aus
ein Pfeil nach links = langsam rückwärts

[Mann1979_2]

Hallo zusammen,


Oje... hoffentlich steinigt mich niemand...das Thema war damals egal, weil es wohl anscheinend immer soweit funktioniert hat.

Jetzt kann man bei einer Hobelmesserwelle nur gaaaanz streng (mechanisch) einschalten, aber nur sofort auf Dreieck.
Natürlich fällt der Motorschutzschalter.
Der Motor war nicht warm....Schalter wohl etwas gestunken - so wurde es berichet.

Bin natürlich nicht mehr drin in dem Thema....Klar noch alle Pläne und Mails vorhanden.

Hat jemand bei Kraus&Naimer und Eaton einen Ansprechpartner?

Vielen Dank
schöne Grüße

Stefan
